Page 175 - XXIII Konferencja Automatyków Rytro 2019

uruchomienia ,ceny, jakości to główne czynniki decydujące dzisiaj o wyborze ustawnika. Dzięki tym wszystkim
cechom jakie spotkamy w ustawnikach produkowanych przez ABB , stają się one coraz częściej i chętniej
stosowanym urządzeniem przez producentów siłowników, zaworów, zasuw, do których z pewnością należy
również firma POLNA Przemyśl.

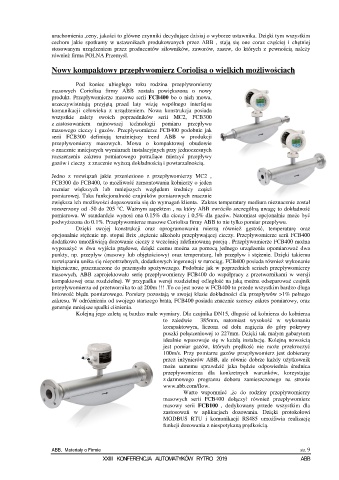

Nowy kompaktowy przepływomierz Coriolisa o wielkich możliwościach

Pod koniec ubiegłego roku rodzina przepływomierzy
masowych Coriolisa firmy ABB została powiększona o nowy
produkt. Przepływomierze masowe serii FCB400 bo o nich mowa,
urzeczywistniają przyjętą przed laty wizję wspólnego interfejsu
komunikacji człowieka z urządzeniem. Nowa konstrukcja posiada
wszystkie zalety swoich poprzedników serii MC2, FCB300
z zastosowaniem najnowszej technologii pomiaru przepływu
masowego cieczy i gazów. Przepływomierze FCB400 podobnie jak
serii FCB300 definiują teraźniejszy trend ABB w produkcji
przepływomierzy masowych. Mowa o kompaktowej obudowie
o znacznie mniejszych wymiarach instalacyjnych przy jednoczesnych
rozszerzeniu zakresu pomiarowego potrafiące mierzyć przepływy
gazów i cieczy z znacznie wyższą dokładnością i powtarzalnością.

Jedno z rozwiązań jakie przeniesiono z przepływomierzy MC2 ,
FCB300 do FCB400, to możliwość zamontowania kołnierzy o jeden
rozmiar większych lub mniejszych względem średnicy części
pomiarowej. Taka funkcjonalność czujników pomiarowych znacznie
zwiększa ich możliwości dopasowania się do wymagań klienta. Zakres temperatury medium nieznacznie został
rozszerzony od -50 do 205 °C. Ważnym aspektem , na który ABB zwróciło szczególną uwagę to dokładność
pomiarowa. W standardzie wynosi ona 0.15% dla cieczy i 0,5% dla gazów. Natomiast opcjonalnie może być
podwyższona do 0.1%. Przepływomierze masowe Coriolisa firmy ABB to nie tylko pomiar przepływu.
Dzięki swojej konstrukcji oraz oprogramowaniu mierzą również gęstość, temperaturę oraz
opcjonalnie stężenie np. stopni Brix ,stężenie alkoholu przepływającej cieczy. Przepływomierze serii FCB400
dodatkowo umożliwiają dozowanie cieczy z wcześniej zdefiniowaną porcją . Przepływomierze FCB400 można
wyposażyć w dwa wyjścia prądowe, dzięki czemu można za pomocą jednego urządzenia opomiarować dwa
punkty, np. przepływ (masowy lub objętościowy) oraz temperaturę, lub przepływ i stężenie. Dzięki takiemu
rozwiązaniu unika się niepotrzebnych, dodatkowych ingerencji w rurociąg. FCB400 posiada również wykonanie
higieniczne, przeznaczone do przemysłu spożywczego. Podobnie jak w poprzednich seriach przepływomierzy
masowych, ABB zaprojektowało serię przepływomierzy FCB400 do współpracy z przetwornikami w wersji
kompaktowej oraz rozdzielnej. W przypadku wersji rozdzielnej odległość na jaką można odseparować czujnik
przepływomierza od przetwornika to aż 200m !!! .To co jest nowe w FCB400 to przede wszystkim bardzo długa
liniowość błędu pomiarowego. Pomiary pozostają w swojej klasie dokładności dla przepływów >1% pełnego
zakresu. W odróżnieniu od swojego starszego brata, FCB400 posiada znacznie szerszy zakres pomiarowy, oraz
generuje mniejsze spadki ciśnienia.
Kolejną jego zaletą są bardzo małe wymiary. Dla czujnika DN15, długość od kołnierza do kołnierza
to zaledwie 385mm, natomiast wysokość w wykonaniu
kompaktowym, liczona od dołu zagięcia do góry pokrywy
puszki połączeniowej to 227mm. Dzięki tak małym gabarytom
idealnie wpasowuje się w każdą instalację. Kolejną nowością
jest pomiar gazów, których prędkość nie może przekroczyć
100m/s. Przy pomiarze gazów przepływomierz jest dobierany
przez inżynierów ABB, ale równie dobrze każdy użytkownik
może samemu sprawdzić jaka będzie odpowiednia średnica
przepływomierza dla konkretnych warunków, korzystając
z darmowego programu doboru zamieszczonego na stronie
www.abb.com/flow.
Warto wspomnieć ,że do rodziny przepływomierzy
masowych serii FCB400 dołączył również przepływomierz
masowy serii FCB100 , dedykowany przede wszystkim dla
zastosowań w aplikacjach dozowania. Dzięki protokołowi
MODBUS RTU i komunikacji RS485 umożliwia realizację
funkcji dozowania z niespotykaną prędkością.
