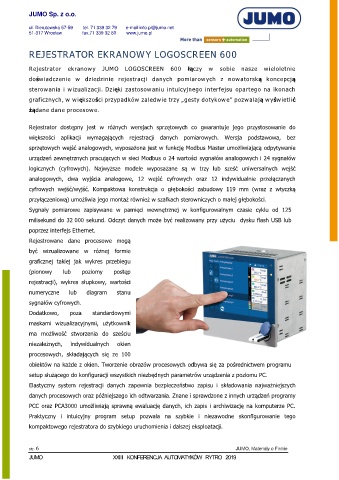

Page 230 - XXIII Konferencja Automatyków Rytro 2019

JUMO Sp. z o.o.

ul. Bierutowska 57-59 tel. 71 339 32 79 e-mail:info.pl@jumo.net
51-317 Wrocław fax.71 339 32 80 www.jumo.pl

REJESTRATOR EKRANOWY LOGOSCREEN 600

Rejestrator ekranowy JUMO LOGOSCREEN 600 łączy w sobie nasze wieloletnie
doświadczenie w dziedzinie rejestracji danych pomiarowych z nowatorską koncepcją

sterowania i wizualizacji. Dzięki zastosowaniu intuicyjnego interfejsu opartego na ikonach
graficznych, w większości przypadków zaledwie trzy „gesty dotykowe” pozwalają wyświetlić
żądane dane procesowe.

Rejestrator dostępny jest w różnych wersjach sprzętowych co gwarantuje jego przystosowanie do
większości aplikacji wymagających rejestracji danych pomiarowych. Wersja podstawowa, bez

sprzętowych wejść analogowych, wyposażona jest w funkcję Modbus Master umożliwiającą odpytywanie
urządzeń zewnętrznych pracujących w sieci Modbus o 24 wartości sygnałów analogowych i 24 sygnałów
logicznych (cyfrowych). Najwyższe modele wyposażane są w trzy lub sześć uniwersalnych wejść
analogowych, dwa wyjścia analogowe, 12 wejść cyfrowych oraz 12 indywidualnie przełączanych

cyfrowych wejść/wyjść. Kompaktowa konstrukcja o głębokości zabudowy 119 mm (wraz z wtyczką
przyłączeniową) umożliwia jego montaż również w szafkach sterowniczych o małej głębokości.
Sygnały pomiarowe zapisywane w pamięci wewnętrznej w konfigurowalnym czasie cyklu od 125

milisekund do 32 000 sekund. Odczyt danych może być realizowany przy użyciu dysku flash USB lub
poprzez interfejs Ethernet.
Rejestrowane dane procesowe mogą
być wizualizowane w różnej formie
graficznej takiej jak wykres przebiegu

(pionowy lub poziomy postęp
rejestracji), wykres słupkowy, wartości
numeryczne lub diagram stanu

sygnałów cyfrowych.
Dodatkowo, poza standardowymi
maskami wizualizacyjnymi, użytkownik
ma możliwość stworzenia do sześciu

niezależnych, indywidualnych okien
procesowych, składających się ze 100
obiektów na każde z okien. Tworzenie obrazów procesowych odbywa się za pośrednictwem programu
setup służącego do konfiguracji wszystkich niezbędnych parametrów urządzenia z poziomu PC.

Elastyczny system rejestracji danych zapewnia bezpieczeństwo zapisu i składowania najważniejszych
danych procesowych oraz późniejszego ich odtwarzania. Znane i sprawdzone z innych urządzeń programy
PCC oraz PCA3000 umożliwiają sprawną ewaluację danych, ich zapis i archiwizację na komputerze PC.
Praktyczny i intuicyjny program setup pozwala na szybkie i niezawodne skonfigurowanie tego

kompaktowego rejestratora do szybkiego uruchomienia i dalszej eksploatacji.
