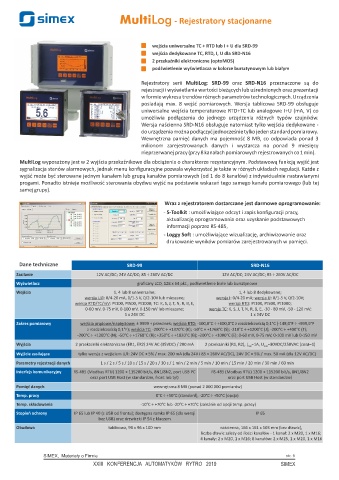

- Rejestratory stacjonarne

wejścia uniwersalne TC + RTD lub I + U dla SRD-99
wejścia dedykowane TC, RTD, I, U dla SRD-N16
2 przekaźniki elektroniczne (optoMOS)
podświetlenie wyświetlacza w kolorze bursztynowym lub białym

Rejestratory serii MultiLog: SRD-99 oraz SRD-N16 przeznaczone są do
rejestracji i wyświetlania wartości bieżących lub uśrednionych oraz prezentacji
w formie wykresu trendów różnych parametrów technologicznych. Urządzenia
posiadają max. 8 wejść pomiarowych. Wersja tablicowa SRD-99 obsługuje
uniwersalne wejścia temperaturowe RTD+TC lub analogowe I+U (mA, V) co
umożliwia podłączenia do jednego urządzenia różnych typów czujników.
Wersja naścienna SRD-N16 obsługuje natomiast tylko wejścia dedykowane -
do urządzenia można podłączyć jednocześnie tylko jeden standard pomiarowy.
Wewnętrzna pamięć danych ma pojemność 8 MB, co odpowiada ponad 3
milionom zarejestrowanych danych i wystarcza na ponad 9 miesięcy
nieprzerwanej pracy (przy 8 kanałach pomiarowych rejestrowanych co 1 min).
MultiLog wyposażony jest w 2 wyjścia przekaźnikowe dla obciążenia o charakterze rezystancyjnym. Podstawową funkcją wyjść jest
sygnalizacja stanów alarmowych, jednak menu konfiguracyjne pozwala wykorzystać je także w różnych układach regulacji. Każde z
wyjść może być sterowane jednym kanałem lub grupą kanałów pomiarowych (od 1 do 8 kanałów) z indywidualnie nastawianymi
progami. Ponadto istnieje możliwość sterowania obydwu wyjść na podstawie wskazań tego samego kanału pomiarowego (lub tej
samej grupy).

Wraz z rejestratorem dostarczane jest darmowe oprogramowanie:
- S-Toolkit : umożliwiające odczyt i zapis konfiguracji pracy,
aktualizację oprogramowania oraz uzyskanie podstawowych
informacji poprzez RS-485,
- Loggy Soft : umożliwiające wizualizację, archiwizowanie oraz
drukowanie wyników pomiarów zarejestrowanych w pamięci.

Dane techniczne SRD-99 SRD-N16

Zasilanie 12V AC/DC; 24V AC/DC; 85 ÷ 260V AC/DC 12V AC/DC; 24V AC/DC; 85 ÷ 260V AC/DC
Wyświetlacz graficzny LCD, 128 x 64 pkt., podświetlenie białe lub bursztynowe
Wejścia 1, 4 lub 8 uniwersalne; 1, 4 lub 8 dedykowane;
wersja U/I: 0/4-20 mA , 0/1-5 V, 0/2-10V lub mieszane; wersja I: 0/4-20 mA ; wersja U: 0/1-5 V, 0/2-10V;
wersja RTD/TC/mV: Pt100, Pt500, Pt1000; TC: K, S, J, T, N, R, B, E, wersja RTD: Pt100, Pt500, Pt1000;
0
0-60 mV, 0-75 mV, 0-100 mV, 0-150 mV lub mieszane; wersja TC: K, S, J, T, N, R, B, E, -3 - 80 mV, -50 - 120 mV;
1 x 24V DC 1 x 24V DC
Zakres pomiarowy wejścia prądowe/napięciowe: ± 9999 + przecinek; wejścia RTD: -100,0°C ÷ +600,0°C z rozdzielczością 0,1°C (-148,0°F ÷ +999,9°F
z rozdzielczością 0,1°F); wejścia TC: -200°C ÷ +1370°C (K); -50°C ÷ +1768°C (S); -210°C ÷ +1200°C (J); -200°C ÷ +400°C (T);
-200°C ÷ +1300°C (N); -50°C ÷ +1768°C (R); +250°C ÷ +1820°C (B); -200°C ÷ +1000°C (E); 0-60 mV, 0-75 mV, 0-100 mV lub 0-150 mV
Wyjścia 2 przekaźniki elektroniczne (ER1, ER2) 24V AC (35VDC) / 200 mA 2 przekaźniki (R1, R2), I =1A, U =30VDC/250VAC (cosø=1)
max max
Wyjście zasilające tylko wersja z wejściem U/I: 24V DC + 5% / max. 200 mA (dla 24V i 85 ÷ 260V AC/DC), 24V DC + 5% / max. 50 mA (dla 12V AC/DC)
Parametry rejestracji danych 1 s / 2 s / 5 s / 10 s / 15 s / 20 s / 30 s / 1 min / 2 min / 5 min / 10 min / 15 min / 20 min / 30 min / 60 min
Interfejs komunikacyjny RS-485 (Modbus RTU) 1200 ÷ 115200 bit/s, 8N1/8N2, port USB PC RS-485 (Modbus RTU) 1200 ÷ 115200 bit/s, 8N1/8N2
oraz port USB Host (w standardzie, front lub tył) oraz port USB Host (w standardzie)
Pamięć danych wewnętrzna 8 MB (ponad 2 000 000 pomiarów)
Temp. pracy 0°C ÷ +50°C (standard), -20°C ÷ +50°C (opcja)
Temp. składowania -10°C ÷ +70°C lub -20°C ÷ +70°C (zależnie od opcji temp. pracy)
Stopień ochrony IP 65 lub IP 40 (z USB od frontu); dostępna ramka IP 65 (dla wersji IP 65
bez USB) oraz drzwiczki IP 54 z kluczem
Obudowa tablicowa, 96 x 96 x 100 mm naścienna, 166 x 161 x 103 mm (bez dławic),
liczba dławic zależy od ilości kanałów - 1 kanał: 2 x M20, 1 x M16;
4 kanały: 2 x M20, 1 x M16; 8 kanałów: 2 x M25, 1 x M20, 1 x M16
