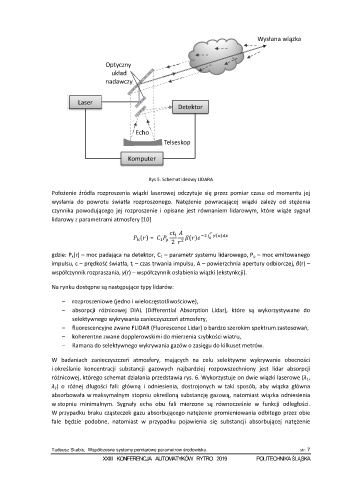

P. 95

Wysłana wiązka



                                      Optyczny
                                        układ
                                      nadawczy



                            Laser
                                                                Detektor



                                                 Echo
                                                           Telseskop


                                              Komputer


                                                     Rys 5. Schemat ideowy LIDARA
                   Położenie  źródła  rozproszenia  wiązki  laserowej  odczytuje  się  przez  pomiar  czasu  od  momentu  jej
                   wysłania  do  powrotu  światła  rozproszonego.  Natężenie  powracającej  wiązki  zależy  od  stężenia
                   czynnika  powodującego  jej  rozproszenie  i  opisane  jest  równaniem  lidarowym,  które  wiąże  sygnał
                   lidarowy z parametrami atmosfery [10]


                                                             &' )       -*∫ /(0)10
                                                                           2
                                                              (
                                                  (") = #         +("),   3
                                                 !
                                                         $ %
                                                             2 " *
                   gdzie: P k(r) – moc padająca na detektor, C 1 – parametr systemu lidarowego, P p – moc emitowanego
                   impulsu, c – prędkość światła, t i – czas trwania impulsu, A – powierzchnia apertury odbiorczej, β(r) –
                   współczynnik rozpraszania, γ(r) – współczynnik osłabienia wiązki (ekstynkcji).
                   Na rynku dostępne są następujące typy lidarów:

                       ‒  rozproszeniowe (jedno i wieloczęstotliwościowe),
                       ‒  absorpcji  różnicowej  DIAL  (Differential  Absorption  Lidar),  które  są  wykorzystywane  do
                          selektywnego wykrywania zanieczyszczeń atmosfery,
                       ‒  fluorescencyjne zwane FLIDAR (Fluorescence Lidar) o bardzo szerokim spektrum zastosowań,
                       ‒  koherentne zwane dopplerowskimi do mierzenia szybkości wiatru,
                       ‒  Ramana do selektywnego wykrywania gazów o zasięgu do kilkuset metrów.

                   W   badaniach  zanieczyszczeń  atmosfery,  mających  na  celu  selektywne  wykrywanie  obecności
                   i określanie  koncentracji  substancji  gazowych  najbardziej  rozpowszechniony  jest  lidar  absorpcji
                   różnicowej, którego schemat działania przedstawia rys. 6. Wykorzystuje on dwie wiązki laserowe (λ 1,
                   λ 2)  o  różnej  długości  fali:  główną  i  odniesienia,  dostrojonych  w  taki  sposób,  aby  wiązka  główna
                   absorbowała  w maksymalnym  stopniu  określoną  substancję  gazową,  natomiast  wiązka  odniesienia
                   w stopniu  minimalnym.  Sygnały  echa  obu  fali  mierzone  są  równocześnie  w  funkcji  odległości.
                   W przypadku  braku  cząsteczek  gazu  absorbującego  natężenie  promieniowania  odbitego  przez  obie
                   fale  będzie  podobne,  natomiast  w  przypadku  pojawienia  się  substancji  absorbującej  natężenie




                   Tadeusz Skubis,  Współczesne systemy pomiarowe parametrów środowiska.                  str. 7
