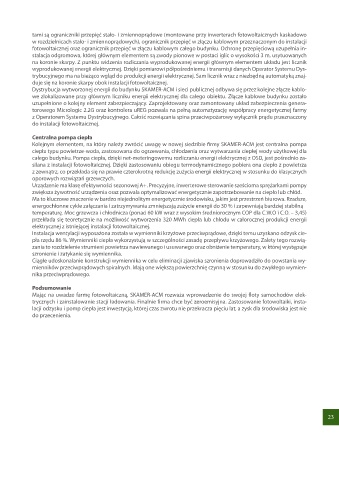

tami są ograniczniki przepięć stało- i zmiennoprądowe (montowane przy inwerterach fotowoltaicznych kaskadowo
w rozdzielnicach stało- i zmiennoprądowych), ogranicznik przepięć w złączu kablowym przeznaczonym do instalacji
fotowoltaicznej oraz ogranicznik przepięć w złączu kablowym całego budynku. Ochronę przepięciową uzupełnia in-
stalacja odgromowa, której głównym elementem są zwody pionowe w postaci iglic o wysokości 3 m, usytuowanych
na koronie skarpy. Z punktu widzenia rozliczania wyprodukowanej energii głównym elementem układu jest licznik
wyprodukowanej energii elektrycznej. Dzięki pomiarowi półpośredniemu i transmisji danych Operator Systemu Dys-
trybucyjnego ma na bieżąco wgląd do produkcji energii elektrycznej. Sam licznik wraz z niezbędną automatyką znaj-
duje się na koronie skarpy obok instalacji fotowoltaicznej.
Dystrybucja wytworzonej energii do budynku SKAMER-ACM i sieci publicznej odbywa się przez kolejne złącze kablo-
we zlokalizowane przy głównym liczniku energii elektrycznej dla całego obiektu. Złącze kablowe budynku zostało
uzupełnione o kolejny element zabezpieczający. Zaprojektowany oraz zamontowany układ zabezpieczenia genera-
torowego Micrologic 2.2G oraz kontrolera uREG pozwala na pełną automatyzację współpracy energetycznej farmy
z Operatorem Systemu Dystrybucyjnego. Całość rozwiązania spina przeciwpożarowy wyłącznik prądu przeznaczony
do instalacji fotowoltaicznej.

Centralna pompa ciepła
Kolejnym elementem, na który należy zwrócić uwagę w nowej siedzibie firmy SKAMER-ACM jest centralna pompa
ciepła typu powietrze-woda, zastosowana do ogrzewania, chłodzenia oraz wytwarzania ciepłej wody użytkowej dla
całego budynku. Pompa ciepła, dzięki net-meteringowemu rozliczaniu energii elektrycznej z OSD, jest pośrednio za-
silana z instalacji fotowoltaicznej. Dzięki zastosowaniu obiegu termodynamicznego pobiera ona ciepło z powietrza
z zewnątrz, co przekłada się na prawie czterokrotną redukcję zużycia energii elektrycznej w stosunku do klasycznych
oporowych rozwiązań grzewczych.
Urządzenie ma klasę efektywności sezonowej A+. Precyzyjne, inwerterowe sterowanie sześcioma sprężarkami pompy
zwiększa żywotność urządzenia oraz pozwala optymalizować energetycznie zapotrzebowanie na ciepło lub chłód.
Ma to kluczowe znaczenie w bardzo niejednolitym energetycznie środowisku, jakim jest przestrzeń biurowa. Rzadsze,
energochłonne cykle załączania i zatrzymywania zmniejszają zużycie energii do 30 % i zapewniają bardziej stabilną
temperaturę. Moc grzewcza i chłodnicza (ponad 60 kW wraz z wysokim średniorocznym COP dla C.W.O i C.O. – 3,45)
przekłada się teoretycznie na możliwość wytworzenia 320 MWh ciepła lub chłodu w całorocznej produkcji energii
elektrycznej z istniejącej instalacji fotowoltaicznej.
Instalacja wentylacji wyposażona została w wymienniki krzyżowe przeciwprądowe, dzięki temu uzyskano odzysk cie-
pła rzędu 86 %. Wymienniki ciepła wykorzystują w szczególności zasadę przepływu krzyżowego. Zalety tego rozwią-
zania to rozdzielenie strumieni powietrza nawiewanego i usuwanego oraz obniżenie temperatury, w której występuje
szronienie i zatykanie się wymiennika.
Ciągłe udoskonalanie konstrukcji wymiennika w celu eliminacji zjawiska szronienia doprowadziło do powstania wy-
mienników przeciwprądowych spiralnych. Mają one większą powierzchnię czynną w stosunku do zwykłego wymien-
nika przeciwprądowego.

Podsumowanie
Mając na uwadze farmę fotowoltaiczną, SKAMER-ACM rozważa wprowadzenie do swojej floty samochodów elek-
trycznych i zainstalowanie stacji ładowania. Finalnie firma chce być zeroemisyjna. Zastosowanie fotowoltaiki, insta-
lacji odzysku i pomp ciepła jest inwestycją, której czas zwrotu nie przekracza pięciu lat, a zysk dla środowiska jest nie
do przecenienia.
